高清拼接处理器与视频分配器：核心区别、应用场景与选型指南

在高清视频系统的搭建中，高清拼接处理器与视频分配器是两类经常被提及却又容易混淆的设备。它们虽然都处于视频信号链路之中，但功能定位、处理能力和适用场景有着本质区别。理解这两者的差异，对于安防监控、指挥中心、商业显示、会议系统等项目的方案设计至关重要。

一、高清拼接处理器是什么

高清拼接处理器（Video Wall Controller）是一种专门用于驱动多块显示屏组合成一个大尺寸逻辑屏幕的专业设备。它的核心能力不是简单地复制或切换信号，而是对输入的视频源进行分割、缩放、裁剪、叠加和布局管理，然后将处理后的画面精确映射到拼接墙的各个显示单元上。

典型功能包括：

• 多窗口显示：在一个拼接大屏上同时显示多个信号源，窗口可任意拖动、缩放、叠加。
• 任意拼接布局：支持M×N、异形拼接、弧形拼接等复杂排列方式。
• 分辨率管理：将输入信号适配到整个拼接墙的总分辨率，并处理像素对齐与边框补偿。
• 无缝切换与画中画：信号源之间切换无黑屏、无闪烁，支持画中画、画外画等显示模式。
• 集中控制：通过软件或中控系统统一管理所有窗口和信号源。

简单说，拼接处理器是拼接墙的大脑，决定了画面如何在大屏上分布和呈现。

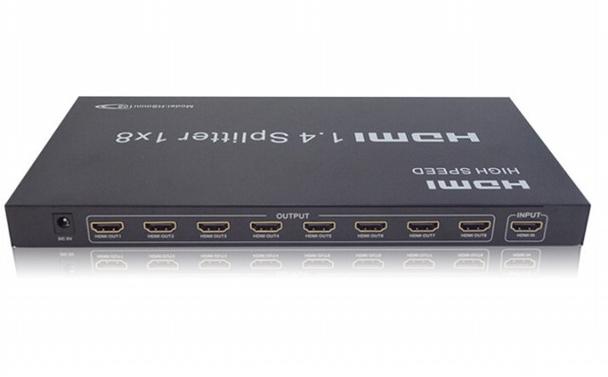

二、视频分配器是什么

视频分配器（Video Splitter / Distribution Amplifier）的功能相对单一而明确：将一路视频输入信号复制成多路相同的输出信号，并保证信号在传输过程中不衰减、不失真。

例如，一台1进4出的HDMI分配器，可以把一个机顶盒的信号同时送到4台电视机上，4台电视显示完全相同的画面。

核心特点：

• 信号复制：所有输出端口内容完全一致，不具备独立处理能力。
• 信号放大与均衡：补偿长距离传输带来的衰减，延长传输距离。
• 即插即用：通常无需复杂配置，通电即可工作。
• 成本较低：相比拼接处理器，价格通常在几百到几千元级别。

视频分配器解决的是“一路信号送给多台显示设备”的问题，不涉及画面布局和拼接逻辑。

三、两者的核心区别

| 对比维度 | 高清拼接处理器 | 视频分配器 |
| --- | --- | --- |
| 核心功能 | 画面分割、拼接、布局、叠加 | 信号复制与分配 |
| 输出内容 | 各输出端口内容可不同 | 各输出端口内容完全相同 |
| 处理能力 | 具备图像缩放、裁剪、混合运算 | 通常不做图像处理 |
| 典型输入 | 多路HDMI/DVI/SDI/网络流 | 单路或少量几路 |
| 典型输出 | 多路，连接不同显示单元 | 多路，输出相同画面 |
| 控制方式 | 软件/中控/RS232/网络 | 基本免控制 |
| 价格区间 | 数千到数万元 | 数百到数千元 |
| 适用场景 | 拼接墙、指挥中心、展览展示 | 多屏同显、信号延长分发 |

需要特别注意的是：视频分配器不能替代拼接处理器。如果用分配器去驱动拼接墙，每块屏只能显示相同的整幅画面被拉伸或裁切后的结果，无法实现真正的跨屏拼接效果。

四、常见应用场景

高清拼接处理器的典型场景

• 安防监控指挥中心：多路摄像头信号上墙，大屏分割显示，重点画面放大。
• 交通调度中心：GIS地图、视频监控、数据看板多窗口同屏。
• 企业展厅与商业显示：异形拼接、创意布局，吸引眼球。
• 会议室与报告厅：多信号源切换，PPT、视频、远程会议画面灵活调度。
• 广电演播室：多画面监看与调度。

视频分配器的典型场景

• 商场/酒店多屏同显：同一个广告画面分发到多台电视。
• 会议室信号分发：一个笔记本画面送到投影仪和多个辅助显示屏。
• 教学录播：教师机信号同时送给录播主机和监控屏。
• 长距离传输：配合网线延长器，将信号稳定送到远端显示设备。

五、如何选型：先分清需求，再匹配设备

第一步：明确要解决的问题。

如果需求是“多块屏拼成一个大画面”或“多路信号在大屏上灵活排布”，那必须选择拼接处理器。如果需求只是“一个画面让多台电视同时看到”，视频分配器就够了。

第二步：关注关键参数。

拼接处理器要看：

• 输入/输出接口类型与数量（HDMI 2.0、DP 1.4、SDI、IP等）
• 最大支持分辨率与拼接规模
• 是否支持4K@60Hz、HDR
• 窗口数量与图层叠加能力
• 控制协议与软件生态

视频分配器要看：

• 接口标准与版本（HDMI 2.0/2.1、DP 1.4等）
• 输入输出路数（1进2出、1进4出、1进8出等）
• 是否支持EDID管理（避免分辨率协商失败）
• 传输距离与是否支持级联
• 供电方式与稳定性

第三步：考虑系统扩展性。

对于未来可能升级为拼接墙的项目，建议直接预留拼接处理器的位置，避免后期重复投资。对于纯分发场景，可选择支持级联的分配器，方便增加显示终端。

六、常见误区与注意事项

1. 误把分配器当拼接器用：这是最常见的错误。分配器输出的是相同画面，大屏会出现重复图像，无法形成完整拼接画面。
2. 忽视EDID管理：分配器连接多台不同品牌显示器时，EDID协商失败会导致黑屏或分辨率异常。选择支持EDID拷贝或管理的分配器可规避此问题。
3. 带宽与线缆不匹配：4K@60Hz信号需要18Gbps带宽，使用老旧的HDMI 1.4线缆会导致画面闪烁或无法显示。
4. 拼接处理器不是越大越好：按实际拼接规模和信号路数选型，过度配置会增加成本和调试复杂度。
5. 散热与供电：拼接处理器通常需要机架安装并保证散热空间，视频分配器虽小，但长时间工作也需注意电源质量。

七、

高清拼接处理器和视频分配器是视频系统中两个不同层级的产品。分配器解决“一对多”的信号复制问题，拼接处理器解决“多对多”的画面布局与拼接问题。 在实际项目中，两者往往还会配合使用——例如用分配器将一路信号同时送给拼接处理器和本地监视器，再用拼接处理器完成大屏的复杂显示任务。

正确理解两者的边界，才能在方案设计时选对设备、用对位置，构建出稳定、高效、可扩展的高清视频显示系统。
